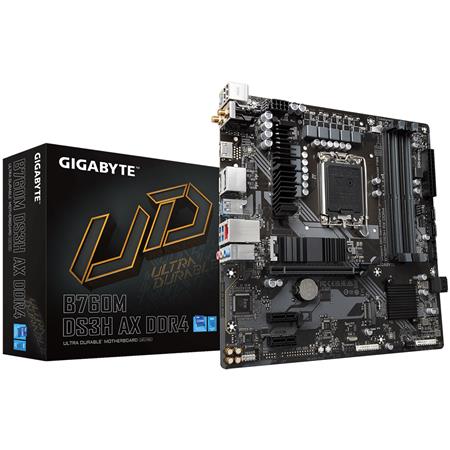

B760M DS3H AX

Procesor
Patice LGA1700: Podpora 13. a 12. generace procesorů Intel® Core™, Pentium® Gold a Celeron® *
L3 cache se liší podle CPU
Čipová sada Intel® B760 Express

Čipová sada
Čipová sada Intel® B760 Express

Paměť
Podpora DDR4 5333(OC) / 5133(OC) / 5000(OC) / 4933(OC) / 4800(OC) / 4700(OC) / 4600(OC) / 4500(OC) / 4400(OC) / 4300( OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3666 (OC) / 3600 (OC) / 3466 (OC) / 3400 ( OC) / 3333 (OC) / 3300 (OC) / 3200 / 3000 / 2933 / 2666 / 2400 / 2133 MT/s paměťové moduly
4 x DDR DIMM patice podporující až 128 GB (kapacita 32 GB single DIMM) systémové paměti
Dvoukanálová architektura paměti
Podpora paměťových modulů DIMM bez vyrovnávací paměti ECC 1Rx8/2Rx8 (fungují v režimu bez ECC)
Podpora paměťových modulů DIMM bez vyrovnávací paměti bez ECC 1Rx8/2Rx8/1Rx16
Podpora paměťových modulů Extreme Memory Profile (XMP).

Palubní grafika
1 x HDMI port, podporuje maximální rozlišení 4096x2160@60 Hz

• Podpora pro HDMI 2.0 verze a HDCP 2.3.
  1 x DisplayPort, podporuje maximální rozlišení 4096 x 2304 při 60 Hz

• Podpora pro DisplayPort verze 1.2 a HDCP 2.3
  (Grafické specifikace se mohou lišit v závislosti na podpoře CPU.)

  Zvuk
  Zvukový kodek Realtek®
  Zvuk s vysokým rozlišením
  2/4/5.1/7.1-kanál

• Funkčnost audio konektoru můžete změnit pomocí audio softwaru. Chcete-li nakonfigurovat 7.1kanálový zvuk, přejděte do zvukového softwaru pro nastavení zvuku.
  Podpora výstupu S/PDIF

  LAN
  Čip Realtek ® 2,5GbE LAN (2,5 Gbps/1 Gbps/100 Mbps)

  Rozšiřující sloty
  Procesor:
  1 x PCI Express x16 slot, podporuje PCIe 4.0 a běží na x16 (PCIEX16)

• Chcete-li dosáhnout optimálního výkonu, pokud chcete nainstalovat pouze jednu grafickou kartu PCI Express, nezapomeňte ji nainstalovat do slotu PCIEX16.
  Čipová sada:
  2 x PCI Express x16 sloty, podporující PCIe 3.0 a běžící na x1 (PCIEX1_1, PCIEX1_2)

  Rozhraní úložiště
  Procesor:
  1 x M.2 konektor (Socket 3, M klíč, typ 22110/2280 PCIe 4.0 x4/x2 podpora SSD) (M2A_CPU)
  Čipová sada:
  2 x M.2 konektory (Socket 3, M klíč, typ 22110/2280 PCIe 4.0 x4/x2 podpora SSD) (M2P_SB, M2M_SB)
  4 x SATA 6Gb/s konektory

  USB
  Čipová sada:
  1 x port USB Type-C ® na zadním panelu s podporou USB 3.2 Gen 2
  5 x porty USB 3.2 Gen 1 (3 porty na zadním panelu, 2 porty dostupné přes interní USB header)
  2 x USB 2.0/1.1 porty na zadním panelu
  Čipová sada + 2 rozbočovače USB 2.0:
  4 x USB 2.0/1.1 porty dostupné přes interní USB headery

  Interní I/O konektory
  1 x 24pinový hlavní napájecí konektor ATX
  1 x 8pinový napájecí konektor ATX 12V
  1 x hlavička ventilátoru CPU
  3 x hlavičky systémového ventilátoru
  1 x adresovatelná hlavička LED pásku
  1 x RGB LED pásek záhlaví
  2 x M.2 Socket 3 konektory
  4 x SATA 6Gb/s konektory
  1 x záhlaví předního panelu
  1 x audio header na předním panelu
  1 x USB 3.2 Gen 1 header
  2 x USB 2.0/1.1 headery
  1 x záhlaví Trusted Platform Module (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
  1 x S/PDIF Out header
  1 x tlačítko Q-Flash Plus
  1x resetovací tlačítko
  1 x resetovací propojka
  1 x Clear CMOS jumper

  Konektory zadního panelu
  2 x USB 2.0/1.1 porty
  1 x PS/2 port pro klávesnici/myš
  2 x SMA anténní konektory (2T2R)
  1 x HDMI port
  2 x DisplayPort
  3 x porty USB 3.2 Gen 1
  1 x port USB Type-C ® s podporou USB 3.2 Gen 2
  1x port RJ-45
  3x audio jack

  I/O Controller
  iTE ® I/O Controller Chip

  H/W monitorování
  Detekce napětí
  Detekce teploty
  Detekce otáček ventilátoru
  Detekce průtoku vodního chlazení
  Varování při selhání ventilátoru
  Ovládání rychlosti ventilátoru

• Zda je funkce ovládání rychlosti ventilátoru (čerpadla) podporována, závisí na nainstalovaném ventilátoru (čerpadla).

  BIOS
  1 x 128 Mbit flash
  Použití licencovaného AMI UEFI BIOS
  PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

  Jedinečné vlastnosti
  Podpora pro GIGABYTE Control Center (GCC)

• Dostupné aplikace v GCC se mohou lišit podle modelu základní desky. Podporované funkce jednotlivých aplikací se také mohou lišit v závislosti na specifikacích základní desky.
  Podpora pro Q-Flash
  Podpora pro Q-Flash Plus

  Dodávaný software
  Norton ® Internet Security (verze OEM)
  Software pro správu šířky pásma LAN

  Operační systém
  Podpora pro Windows 11 64-bit
  Podpora pro Windows 10 64-bit

  Form Factor
  Formát ATX; Rozměr 24,4 cm x 24,4 cm
